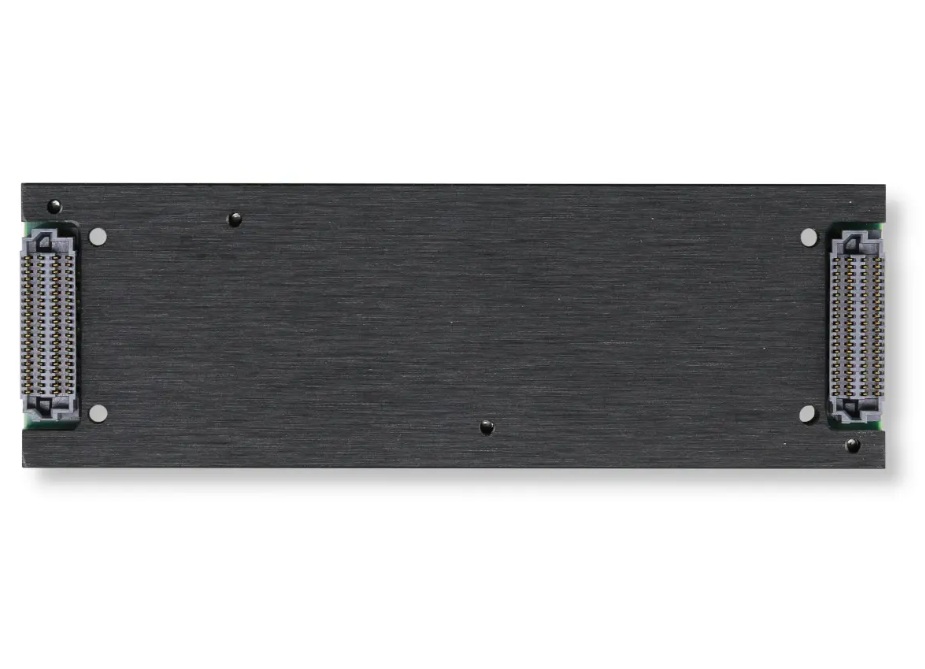

TQMC801

QMC-модуль+контролера+GbE





Мезонінний модуль QMC інтерфейсу 1000BASE-KX





ВИРОБНИК: Tews Technologies GmbH

ОПИС:

TQMC801 — компактний мезонінний модуль контролера Gigabit Ethernet, згідно з відкритим міжнародним стандартом QMC (VITA 93). Модуль реалізує одноканальний інтерфейс 1000Base-KX.

Модуль інтегрує контролер Intel® I210IS, доступний через PCIe, і флеш-пам'ять 16 Мбіт з послідовним доступом для завантаження з використанням PXE та iSCSI.

TQMC801 підтримує протоколи IEEE 1588/802.1AS Precision Time Protocol (PTP) та IEEE 802.1Qav Audio/Video Bridging (AVB) з програмними розширеннями.

Виходи Ethernet-контролера Software Definable Pins (SDP) спрямовані до роз'єму QMC I/O та надають можливість підключення допоміжних пристроїв IEEE 1588. Мережеву активність легко контролювати за допомогою світлодіодів, які відображають стан в реальному часі. Моніторинг теплового стану забезпечує датчик температури з інтерфейсом I²C.

TQMC801 призначений для роботи в розширеному діапазоні температур від мінус 40 до плюс 85 °C та доступний у варіантах для систем з повітряним або кондуктивним охолодженням.

Програмна підтримка контролера I210IS доступна на сайті Intel®. Підтримка додаткових операційних систем можлива за запитом.

Основні технічні характеристики TQMC801:

  • Форм-фактор: Single QMC 26×78,25 мм, згідно з VITA 93.0
  • Системний інтерфейс: PCI Express x1, Revision 2.1
  • Флеш-пам'ять для завантаження: 16 Мбіт
  • Контролер Ethernet: Intel® I210IS
  • Кількість каналів Ethernet: 1
  • Тип каналу Ethernet:
    • 1000Base-KX
  • Синхронізація часу:
    • IEEE 1588/802.1AS PTP
  • Профілювання трафіка для передачі аудіо та відео:
    • IEEE 802.1Qav AVB
  • Діапазон робочих температур: від мінус 40 до плюс 85 °C
  • Варіанти виконання:
    • для систем з повітряним охолодженням
    • для систем з кондуктивним охолодженням
