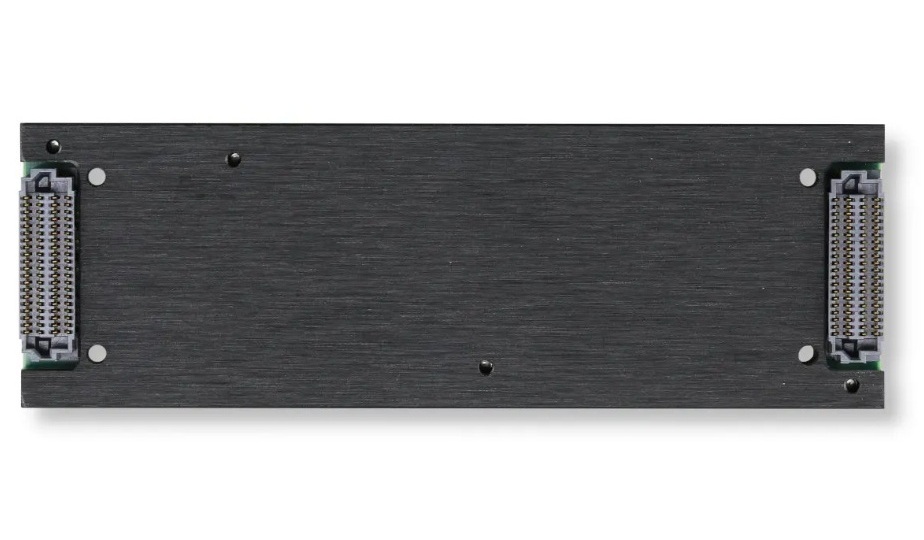

TQMC603

QMC-мезонін 20 ізольованих цифрових виходів 5-36 В / 0,3 A



Мезонінний модуль QMC
ізольованого дискретного виведення,
20 каналів 5—36 В / 0,3 A



ВИРОБНИК: Tews Technologies GmbH

ОПИС:

TQMC603 — компактний мезонінний модуль дискретного виведення, згідно з відкритим міжнародним стандартом QMC (VITA 93).

Цей багатофункціональний модуль пропонує 20 гальванічно ізольованих цифрових виходів та є ідеальним для широкого спектра застосунків контролю та управління.

Живлення виходів здійснюється в широкому діапазоні напруги від 5 до 36 В. Максимальний струм для кожного виходу становить 0,3 А. Кожен вихід захищений від коротких замикань і перенапруги, зворотної полярності та теплового перевантаження, що забезпечує надійну роботу в складних умовах. Індивідуальний стан кожного каналу зчитується програмно, що дозволяє проводити діагностику та керування несправностями в реальному часі.

Гнучкість у налаштуваннях робить модуль зручним, універсальним і економічно ефективним рішенням. Кожен канал може бути програмно встановлений як верхній ключ, нижній ключ або двотактний вихід, що надає повний контроль поведінки виходу відповідно до потреб застосування.

Для підвищення безпеки модуль оснащений апаратним вотчдогом, що автоматично скидає всі виходи у разі відмови тригера.

TQMC603 призначений для використання у важких умовах, в широкому діапазоні температур і доступний у виконанні для систем з повітряним або кондуктивним охолодженням. Він ідеально підходить для систем промислового й оборонного призначення.

Основні технічні характеристики TQMC603:

  • Форм-фактор: Single QMC 26×78,25 мм, згідно з VITA 93.0
  • Системний інтерфейс: PCI Express® x1, Revision 2.1
  • Підтримка IPMI: FRU EEPROM, згідно з VITA 93.0
  • Кількість каналів дискретного виведення: 20
  • Режими роботи кожного вихідного каналу,
    що налаштовуються програмно:
    • ключ по верхньому плечу
    • ключ по нижньому плечу
    • push-pull driver
  • Швидкість оновлення вихідних даних: до 4 мкс
  • Захист виходів від:
    • коротких замикань
    • перенапруги до 65 В
    • зворотної полярності
    • теплового перевантаження
  • Діапазон напруги живлення виходів: 5—36 В постійного струму
  • Сила струму на кожному виході: 0,3 А
  • Вотчдог: програмований
  • Ізоляція: гальванічна
  • Діапазон робочих температур:
    • від мінус 40 до плюс 85 °C
  • Варіанти виконання модуля:
    • для систем з повітряним охолодженням
    • для систем з кондуктивним охолодженням
  • Програмна підтримка: Windows, Linux, QNX, VxWorks, Integrity
